سیم بکسل نتاب چرا در ارتفاعات بلند حیاتی است؟

سیم بکسل نتاب چیست سوالی است که پاسخ آن با مفاهیم پایداری و ایمنی در جابجایی بار گره خورده است. در سیم بکسل های معمولی، با اعمال نیروی کششی، استرندها تمایل دارند در جهت تاب خود باز شوند که این امر باعث چرخش بار حول محور عمودی می شود. اما سیم بکسل نتاب (Non-Rotating) با ساختاری مهندسی شده تولید می شود که در آن جهت تاب لایه های درونی و بیرونی مخالف یکدیگر است. این تضاد هوشمندانه باعث می شود گشتاور های چرخشی ایجاد شده در لایه های مختلف همدیگر را خنثی کنند و در نتیجه بار بدون هیچ گونه چرخشی به صورت کاملا عمودی جابجا شود. در پروژه های ساختمانی با ارتفاع زیاد و بنادر که از تاورکرین ها استفاده می کنند، استفاده از این تکنولوژی تنها راه جلوگیری از حوادث ناشی از لنگر انداختن بار است. در وب سایت جنرال بکسل، این محصولات به عنوان راهکاری حرفه ای برای حفظ دقت میلی متری در جانمایی بار های فوق سنگین معرفی می شوند. عدم استفاده از سیم بکسل نتاب در ارتفاعات می تواند منجر به باز شدن بافت سیم و در نهایت سقوط ناگهانی بار شود؛ لذا درک ماهیت ضد چرخش این کالا برای هر اپراتور جرثقیل الزامی است.

وارد کننده تخصصی انواع سیم بکسل

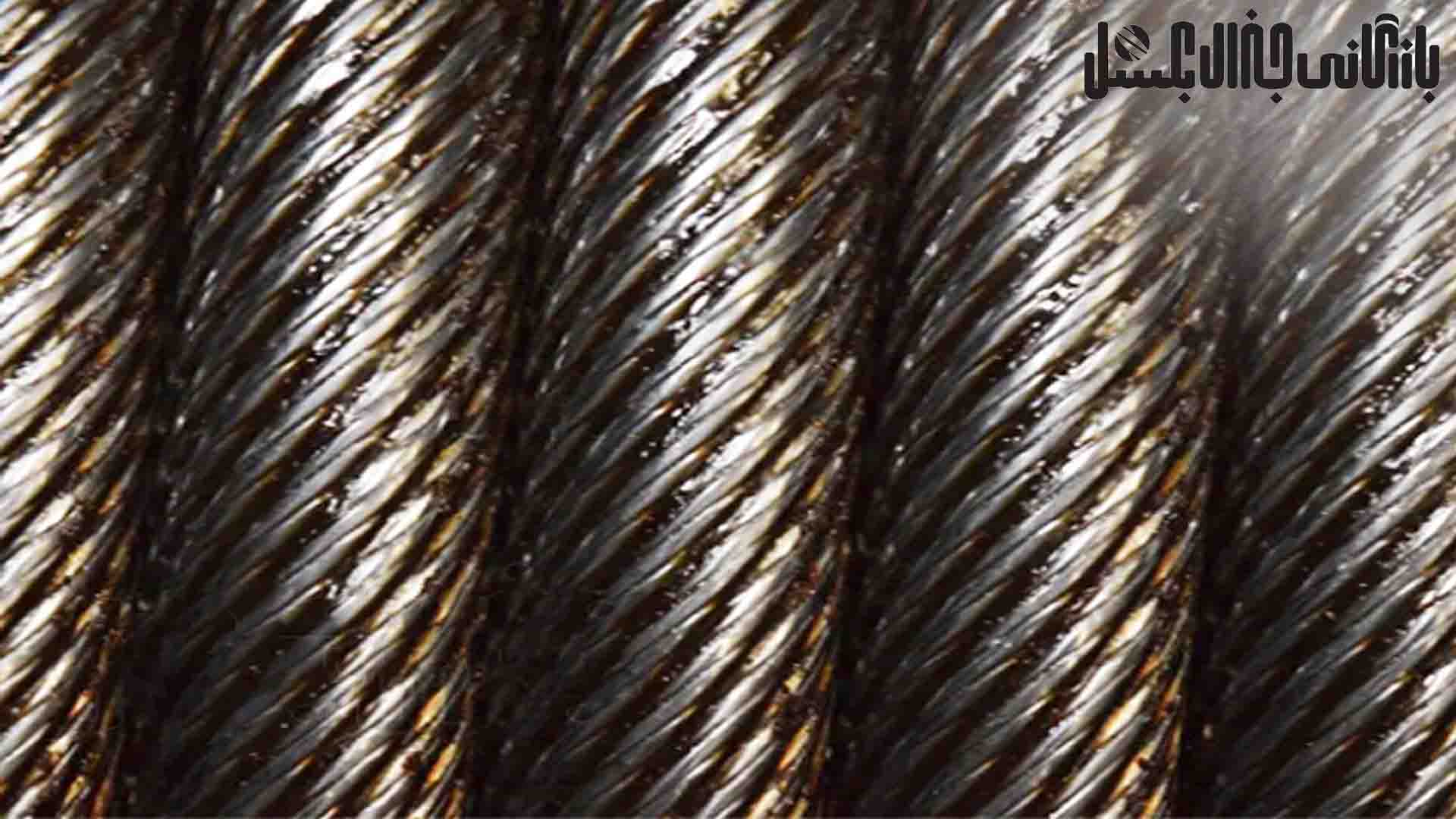

ساختار سیم بکسل نتاب و تفاوت آن با سیم بکسل معمولی

ساختار هندسی سیم بکسل نتاب بسیار پیچیده تر از مدل های استاندارد ۶ یا ۸ رشته ای است. این سیم بکسل ها معمولا از لایه های متعددی تشکیل شده اند که تعداد استرندهای آن ها به ۱۹، ۳۵ یا حتی بیشتر می رسد. در لایه درونی، استرند ها به دور مغزی در یک جهت (مثلا چپ گرد) تابیده می شوند و لایه بیرونی با زاویه ای متفاوت در جهت مخالف (راست گرد) روی لایه اول قرار می گیرد. این آرایش چند لایه باعث می شود که سیم بکسل در برابر نیرو  های چرخشی مقاومت منفی نشان دهد. به دلیل تعداد بالای استرندهای نازک، سطح تماس این سیم با قرقره ها بسیار زیاد است که منجر به توزیع یکنواخت فشار و کاهش سایش شیار قرقره می شود. فولاد به کار رفته در این محصولات معمولا دارای تنسایل بالای ۱۹۶۰ یا ۲۱۶۰ نیوتن بر میلی متر مربع است تا قدرت کششی لازم را در قطرهای کمتر فراهم کند. این پیچیدگی در تولید باعث می شود که سیم بکسل نتاب انعطاف پذیری فوق العاده ای داشته باشد اما در برابر گره خوردگی  حساس تر از سیم های معمولی عمل کند.

·        نقش لایه های متضاد در خنثی سازی گشتاور چرخشی

مکانیزم خنثی سازی در سیم بکسل نتاب بر پایه تعادل گشتاور استوار است. هنگامی که باری به انتهای سیم متصل می شود، لایه بیرونی تمایل دارد در یک جهت بچرخد، اما لایه درونی که در جهت مخالف تابیده شده، گشتاوری معادل و در جهت عکس ایجاد می کند. برآیند این دو نیرو در مرکز مقطع سیم به صفر می رسد. این ویژگی به ویژه در سیستم های تک رشته ای که بار به یک رشته سیم متصل است، اهمیت حیاتی دارد. بدون این مکانیزم، کنترل بار در محیط هایی که باد می وزد یا نیاز به عبور بار از میان سازه های باریک وجود دارد، غیرممکن خواهد بود. مهندسی این تقابل نیروها اجازه می دهد تا حتی در بارهای بسیار سنگین، سیم بکسل فرم استوانه ای خود را حفظ کرده و دچار پدیده قفس مریضی نشود.

کاربرد استراتژیک سیم بکسل نتاب در تاورکرین ها و جرثقیل های موبایل

تاورکرین ها اصلی ترین مصرف کنندگان سیم بکسل نتاب در صنعت ساختمان هستند. به دلیل ارتفاع زیاد این جرثقیل ها، کوچکترین چرخش در پایین می تواند در بالا تبدیل به یک نیروی گریز از مرکز عظیم شود که پایداری کل سازه تاور را به خطر می اندازد. در جرثقیل های موبایل و تلسکوپی نیز که بوم آنها تا ارتفاعات زیادی باز می شود، استفاده از سیم بکسل های سری ۱۹x۷ یا ۳۵x۷ اجباری است. این سیم بکسل ها به اپراتور اجازه می دهند بار هایی نظیر اسکلت های فلزی یا قطعات بتنی پیش ساخته را با دقت بسیار بالا جابجا کند. همچنین در حفاری های عمیق و چاه های نفت، جایی که طول سیم بکسل به صدها متر می رسد، تنها ساختار نتاب می تواند از تاب خوردن کابل های ابزار دقیق و لوله های حفاری جلوگیری کند. کارایی این سیم بکسل ها در محیط های بندری برای تخلیه کانتینرها نیز ثابت شده است، جایی که سرعت و دقت در کنار هم قرار می گیرند تا بهره وری اسکله به حداکثر برسد.

·        مزایای استفاده از ساختار ۳۵x۷ در بالابرهای فوق سنگین

ساختار ۳۵x۷ پیشرفته ترین نوع سیم بکسل نتاب محسوب می شود که از ۳۵ استرند در سه لایه مختلف تشکیل شده است. این چیدمان نه تنها بالاترین سطح مقاومت در برابر چرخش را فراهم می کند، بلکه به دلیل تعداد زیاد مفتول های بیرونی، سطحی کاملا صاف و کروی ایجاد می کند. این سطح صاف باعث می شود سیم بکسل به راحتی روی درام های چند لایه حرکت کرده و دچار لهیدگی یا سایش زودرس نشود. در بالابر های سنگین که بارهای چند ده تنی جابجا می شوند، انعطاف پذیری ۳۵x۷ اجازه می دهد تا از قرقره هایی با قطر بهینه استفاده شود که در نهایت منجر به کوچک تر شدن ابعاد دستگاه و کاهش هزینه های طراحی می گردد. این مدل به عنوان استاندارد طلایی در جرثقیل های مدرن اروپایی و آمریکایی شناخته می شود.

تفاوت های عملکردی سیم بکسل نتاب در سیستم های آسانسوری و صنعتی

اگرچه کاربرد اصلی سیم بکسل نتاب در جرثقیل هاست، اما در برخی سیستم های آسانسوری خاص نیز از مفاهیم ضد چرخش استفاده می شود. در آسانسور های با ارتفاع بسیار زیاد که از سیستم های تعلیق پیچیده بهره می برند، استفاده از سیم بکسل هایی که کمترین تمایل به تاب خوردن را دارند، باعث می شود کابین در طول مسیر دچار لرزش های عرضی نشود. با این حال، تفاوت عمده در این است که سیم های نتاب صنعتی برای تحمل بار های متغیر و شوک های حرکتی طراحی شده اند، در حالی که در آسانسور، نرمی حرکت و عمر خستگی خمشی در اولویت است. سیم بکسل های نتاب صنعتی معمولا دارای مغزی فولادی هستند تا مقاومت در برابر فشار لایه ای روی درام را داشته باشند، اما در آسانسور ممکن است از ترکیبات پلیمری برای کاهش صدا استفاده شود. در هر دو حوزه، برند های معتبری نظیر کیس وایر و یوشا مارتین محصولاتی را عرضه می کنند که با رعایت دقیق تلرانس های قطری، بیشترین پایداری را در طول مسیر جابجایی تضمین می نمایند.

مقایسه فنی ساختار های مختلف سیم بکسل نتاب

انتخاب مدل مناسب بستگی به ارتفاع کاری و حساسیت بار دارد. جدول زیر راهنمایی سریع برای تفکیک ویژگی های دو ساختار پرکاربرد نتاب در بازار ایران ارائه می دهد.

روش های بازرسی و نگهداری تخصصی برای جلوگیری از پدیده قفس مریضی

سیم بکسل نتاب به دلیل ساختار چند لایه، نیاز به مراقبت های ویژه ای دارد. پدیده قفس مریضی زمانی رخ می دهد که لایه بیرونی به دلیل فشار ناگهانی یا عبور نادرست از قرقره از لایه درونی جدا شده و شکمی پیدا می کند. برای جلوگیری از این اتفاق، نصب سیم بکسل نتاب باید با دقت بسیار بالا و بدون ایجاد تاب اولیه انجام شود. روغن کاری در این سیم ها باید به گونه ای باشد که روغن حتما به لایه های میانی و هسته نفوذ کند، زیرا خوردگی در لایه های داخلی سیم بکسل نتاب از روی ظاهر قابل تشخیص نیست و می تواند منجر به فاجعه شود. بازرسان باید با استفاده از کولیس های دیجیتال، کاهش قطر سیم را در نقاط مختلف اندازه گیری کنند؛ هرگونه کاهش قطر غیرعادی در سیم های نتاب نشان دهنده فروپاشی ساختار لایه های درونی است. استفاده از روانکار های با غلظت پایین که قدرت نفوذ بالایی دارند برای این تجهیزات توصیه می شود تا تمام مفتول های درونی در برابر سایش محافظت شوند.

نتیجه گیری

سیم بکسل نتاب چیست؟ این ابزار پیشرفته ترین راهکار برای غلبه بر نیروی گشتاور در دنیای لیفتینگ است. از تاورکرین های عظیم تا آسانسور های برج های آسمان خراش، همگی مدیون ساختار لایه های متضاد این نوع طناب فولادی هستند. انتخاب بین مدل های ۱۹ رشته ای و ۳۵ رشته ای باید با تحلیل دقیق ارتفاع باربرداری و تناژ بار انجام شود. توجه به برند های معتبری که تکنولوژی تولید فولاد نتاب را در اختیار دارند، تضمین کننده ایمنی پروژه های شماست. با رعایت اصول نصب و روغن کاری دوره ای، می توان از بروز پدیده های خطرناکی مانند قفس مریضی جلوگیری کرد و بهره وری تجهیزات جابجایی بار را به حداکثر رساند. همواره به یاد داشته باشید که در ارتفاعات بلند، سیم بکسل نتاب تنها یک قطعه مصرفی نیست، بلکه ستون فقرات ایمنی عملیات شما محسوب می شود.

سوالات رایج

تفاوت سیم بکسل نیمه نتاب ۱۹x۷ با تمام نتاب ۳۵x۷ در چیست؟

سیم بکسل ۱۹x۷ دارای دو لایه استرند است و برای ارتفاعات متوسط که چرخش بار تا حدودی قابل تحمل است استفاده می شود. این مدل قیمت کمتری دارد اما در ارتفاعات بسیار زیاد ممکن است همچنان مقداری تاب از خود نشان دهد. اما سیم بکسل ۳۵x۷ دارای لایه های بیشتری است که باعث می شود برآیند گشتاور چرخشی آن تقریبا به صفر برسد. برای تاورکرین های مدرن و جابجایی بار های حساس نظیر توربین ها، فقط نسخه تمام نتاب ۳۵x۷ توصیه می شود زیرا پایداری مطلق بار را فراهم می کند.

چرا سیم بکسل نتاب زودتر از سیم بکسل های معمولی دچار خرابی می شود؟

این یک تصور اشتباه است؛ اگر سیم بکسل نتاب به درستی انتخاب و نصب شود، طول عمر بالایی دارد. اما به دلیل داشتن مفتول های ظریف تر در لایه های بیرونی، نسبت به سایش فیزیکی و برخورد با لبه های تیز حساس تر است. همچنین اگر زاویه انحراف سیم نسبت به درام رعایت نشود، لایه های متضاد روی هم ساییده شده و گرمای داخلی ایجاد می کنند که باعث خستگی زودرس فلز می شود. نگهداری صحیح و جلوگیری از تاب خوردن سیم در هنگام نصب، کلید طول عمر این محصول است.

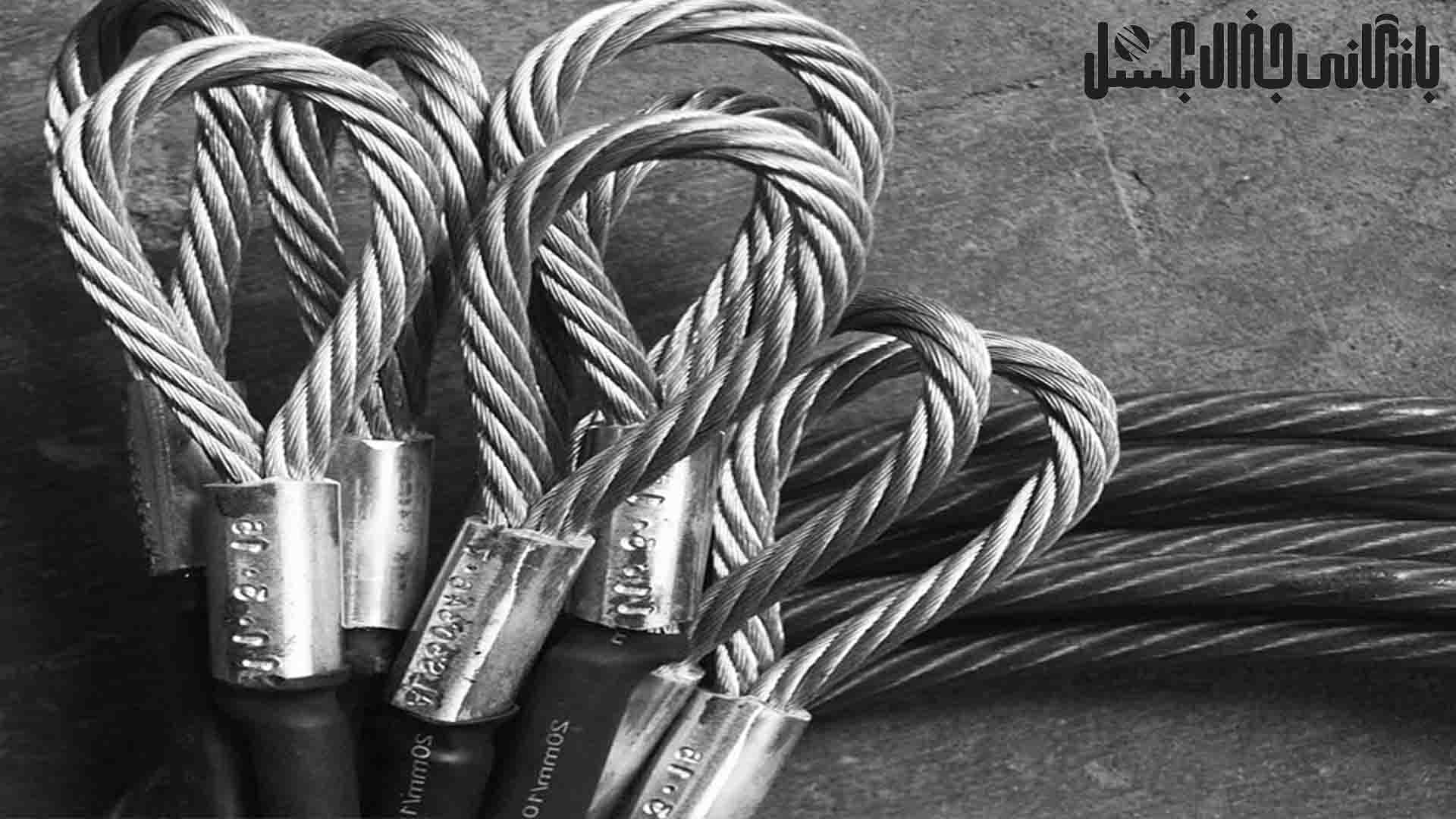

آیا می توان سیم بکسل نتاب را با استفاده از کرپی  مهار کرد؟

بله، اما باید با دقت بسیار زیادی انجام شود. به دلیل ساختار چند لایه، فشار کرپی می تواند باعث جابجایی لایه های داخلی نسبت به بیرونی شود. توصیه می شود در صورت امکان از سوکت های پرس شده یا پل های مخصوص استفاده شود که فشار را به صورت ۳۶۰ درجه توزیع می کنند. در صورت استفاده از کرپی، تعداد آن ها باید طبق استاندارد بیشتر از سیم های معمولی باشد و بازرسی دوره ای سفت بودن پیچ ها برای جلوگیری از لغزش لایه بیرونی روی لایه درونی الزامی است.

علامت اختصاری سیم بکسل های نتاب در نقشه های فنی چیست؟

در نقشه های فنی و مهندسی، این محصولات اغلب با عبارت Non-Rotating یا با کد های اختصاری مانند ۱۹x۷-IWRC و ۳۵x۷-DOT نمایش داده می شوند. همچنین برخی استانداردها از اصطلاح Rotation Resistant (مقاوم در برابر چرخش) استفاده می کنند. در هنگام خرید از جنرال بکسل حتما به برچسب های شناسایی دقت کنید که عبارت نتاب و گرید تنسایل (مثلا ۱۹۶۰) به وضوح روی آن درج شده باشد تا از مطابقت محصول با نیاز دستگاه اطمینان حاصل کنید.
